Musical 5V
Zur Navigation springen
Zur Suche springen
Daten
Merkmale
- Marke: PE
- Gerätetyp: Phonokoffer
- eingebautes Plattenlaufwerk: PE Rex A4
- Automatikfunktionen: Wechsler / Vollautomat
- Antriebsart: Treibrad / Riemen
- Drehzahlen: 33, 45, 78, 16
- Tonabnehmer ab Werk: PE 8 / PE 10
- Kanäle: 1 (Mono)
- Baujahre: 1957 - 1958
Technische Daten:
- Leistung: 2,5 W
- Abmessungen (B x H x T): 410 x 340 x 210mm
- Gewicht: 10,5 Kg
Beschreibung
1957 wurde der millionste REX Plattenwechsler in einen Phonokoffer PE Musical 5V eingebaut. Der Plattenwechsler kann auch ohne das Verstärkerteil an jedes Rundfunkgerät angeschlossen werden.
Galerie

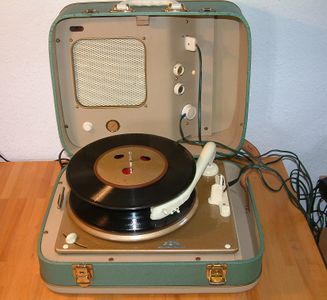

Sleepy, 2021

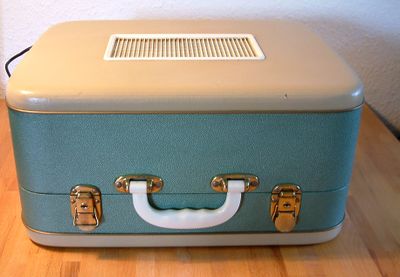

Sleepy, 2021

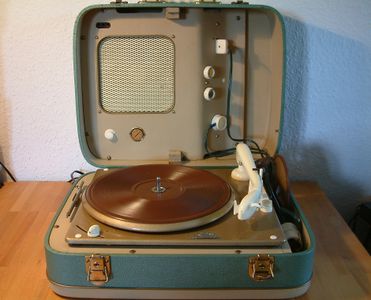

Sleepy, 2021
Sleepy, 2021
Sleepy, 2021
Bauteile
Verwendete Bauteile in diesem Modell:
| Nr. in der Serviceanleitung | Teilenummer | Bezeichnung |
|---|---|---|
| 1 | aaaaaa | Bauteil 1 |
| 2 | bbbbbb | Bauteil 2 |
| 3 | cccccc | Bauteil 3 |
| 4 | dddddd | Bauteil 4 |
Elektronische Bauelemente
Verwendete Bauelemente in diesem Modell:
| Nr. im Schaltplan | Bauteil und Wert | Ersatz bei Reichelt | Ersatz bei Conrad |
|---|---|---|---|
| C1234 | Kondensator xx F, yy V | Artikelnummer | Artikelnummer |
| IC2345 | Integrierter Schaltkreis XYZ | Artikelnummer | Artikelnummer |
| L3456 | Induktivität xx H | Artikelnummer | Artikelnummer |
| R4567 | Widerstand xx Ohm, yy W | Artikelnummer | Artikelnummer |
