KA 20
Zur Navigation springen
Zur Suche springen
Daten
Merkmale
- Marke: Dual
- Gerätetyp: Kompaktanlage
- eingebautes Plattenlaufwerk: 1215
- Automatikfunktionen: Wechsler
- Antriebsart: Treibrad
- Drehzahlen: 33, 45, 78
- Tonabnehmer ab Werk: CDS 700
- Mitgelieferte Lautsprecher ab Werk: keine (CL 40 empfohlen)
- Kanäle: 2 (Stereo)
- Baujahre: 1970 - 1971
Technische Daten:
- Musikleistung: 2 x 12 W
- Dauertonleistung: 2 x 10 W
- Übertragungsbereich: 40 - 20.000 Hz
- Klirrfaktor:
- Empfangsbereich UKW: 87,5 - 104,0 MHz
- Empfangsbereich KW: 5,85 - 10,3 MHz
- Empfangsbereich MW: 510 - 1605 kHz
- Empfangsbereich LW: 145 - 350 kHz
- Hochpegel-Eingänge: 1
- Lautsprecher-Ausgänge: 1 x Stereo
- Kopfhörer-Ausgänge: 0
- Hochpegel-Ausgänge: 1
- Phono-Ausgänge: 0
- Abmessungen (B x H x T): 420 x 225 x 377 mm
- Gewicht: 13,0 kg
Beschreibung

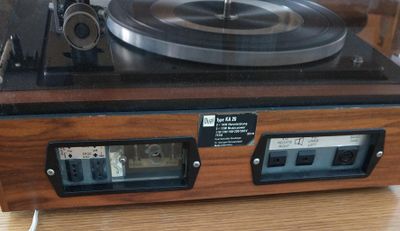

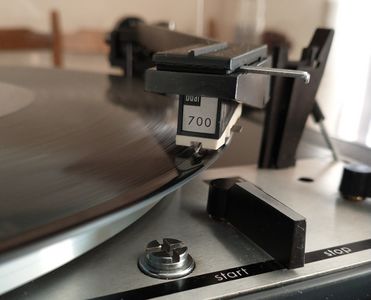

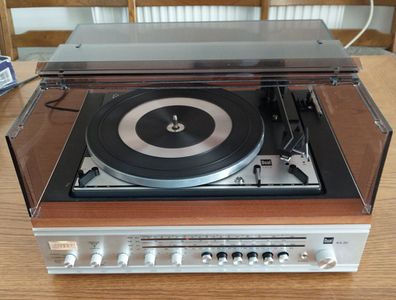

HiFi-Kompaktanlage für das Abspielen von Schallplatten und Rundfunkempfang in UKW-Stereo. Ein Tonbandgerät kann über einen DIN-Anschluss angeschlossen werden. Besonderheiten sind das eingebaute Plattenwechsler-Chassis 1215 mit Profiltonarm und das "HiFi"-Keramiksystem CDS 700.
