CS 628
Zur Navigation springen
Zur Suche springen
Daten
Merkmale
- Marke: Dual
- Gerätetyp: Plattenspieler
- Automatikfunktionen: Vollautomat
- Antriebsart: Direktantrieb
- Drehzahlen: 33, 45
- Tonabnehmer ab Werk: TKS 52 E
- Kanäle: 2 (Stereo)
- Baujahre: 1982- 1983
Technische Daten:
- Plattenteller Durchmesser: 304 mm
- Plattenteller Gewicht: 1,0 kg
- Gleichlaufschwankungen: 0,05 % (DIN) / 0,03 % (WRMS)
- Pitch: ja, 11 %
- Rumpel-Fremdspannungsabstand: 50 dB
- Rumpel-Geräuschspannungsabstand: 75 dB
- Tonarm effektive Länge: 221 mm
- Tonarm Kröpfungswinkel: 24° 30'
- Antiskating: ja
- Abmessungen (B x H x T): 440 x 137 x 390
- Gewicht:
Beschreibung
Vollautomatische Variante des CS 607. Die Typenbezeichnung lässt vermuten, dass der CS 628 oberhalb des CS 627Q angesiedelt wäre. Ist er in Wirklichkeit aber nicht, denn im Gegensatz zu diesem besitzt er einen einfacheren Antrieb ohne Quarzregelung.
Wie fast alle Geräte dieser Generation wurde der CS 628 in den Farben satin-metallic und anthrazit-metallic hergestellt.
Galerie

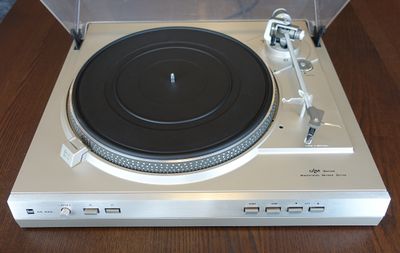

Schlippo, 2023 (CS 628 in satin-metallic)

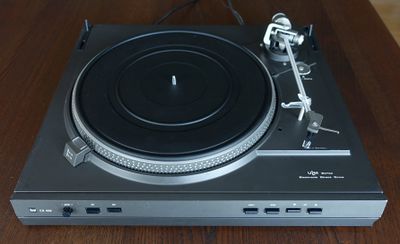

Schlippo, 2023 (CS 628 in anthrazit-metallic)

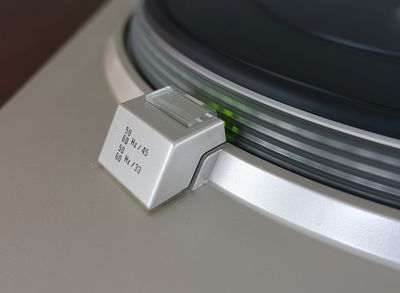

Schlippo, 2023 (grün beleuchtetes Stroboskop)
