481A

Aus Dual-Wiki
Zur Navigation springen Zur Suche springen

Daten

Merkmale

  • Gerätetyp: Plattenspieler
  • Automatikfunktionen: Vollautomat
  • Antriebsart: Riemen
  • Drehzahlen: 33, 45
  • Kanäle: 2 (Stereo)
  • Baujahre: 1977 - 1980

Technische Daten:

  • Plattenteller Durchmesser: 270 mm
  • Plattenteller Gewicht: 1,0 kg
  • Gleichlaufschwankungen: <0,09%
  • Pitch: ja
  • Rumpel-Fremdspannungsabstand: >40 dB
  • Rumpel-Geräuschspannungsabstand: >60 dB
  • Tonarm effektive Länge: 203,4 mm
  • Tonarm Kröpfungswinkel: 25° 36‘
  • Antiskating: ja
  • Abmessungen (B x H x T): 329 x 274 x 56 mm
  • Gewicht: ca. 3,8 kg

Beschreibung

Der 481 A ist ein Riementriebler mit kleinem Teller. Der Vollautomat ist komplett ausgestattet und nimmt eine Sonderstellung bei Dual ein. Der Tonarm ist geschwungen. Das war der Wunsch eines Industriekunden.

Der Plattenspieler war ausschließlich als Einbaulaufwerke für Industriekunden lieferbar (Universum/Quelle, ITT, Wega). Die Dreher wurden zum großen Teil in Kompaktanlagen eingebaut.

Es gibt auch noch die Variante mit Straight-Tonarm: Dual 481

Besonderheiten

Kardanisch aufgehängter S-Tonarm. Tonarmlift (höhenverstellbar). Tonarm-Funktionen erfolgen automatisch über die Start/Stop-Taste. Drehzahl-Umschaltung mit Vorwählautomatik und Einstellung des Tonarmaufsetzpunktes. 4fach-Leuchtstroboskop. Tonhöhenabstimmung durch Spreizung der Antriebsrolle (Vario-Pulley). Dreiskalige Antiskating-Einrichtung. Nur als Chassis für die Einbau-Industrie lieferbar.

Galerie

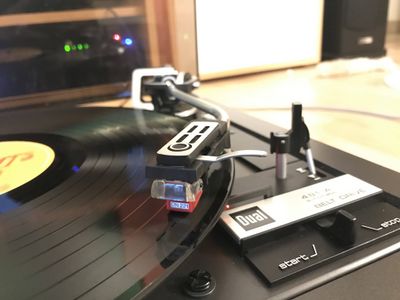

  • Cantare, 2018 (Dual 481 A mit original DMS 220 und DN 221)

    Cantare, 2018 (Dual 481 A mit original DMS 220 und DN 221)

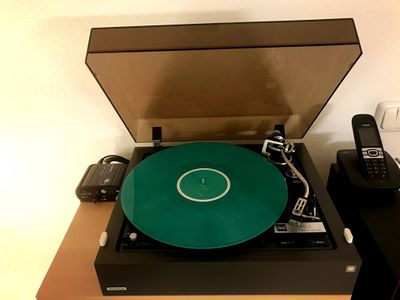

  • Cantare, 2019 (Dual 481 A im Universum Gehäuse)

    Cantare, 2019 (Dual 481 A im Universum Gehäuse)

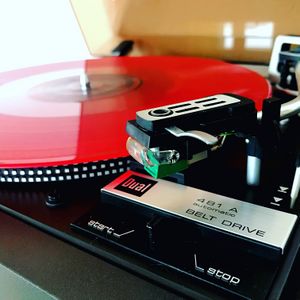

  • Cantare, 2019 (Dual 481 A mit Cleorec Nadel)

    Cantare, 2019 (Dual 481 A mit Cleorec Nadel)

  • Cantare, 2019 (Dual 481 A mit roter Schallplatte)

    Cantare, 2019 (Dual 481 A mit roter Schallplatte)

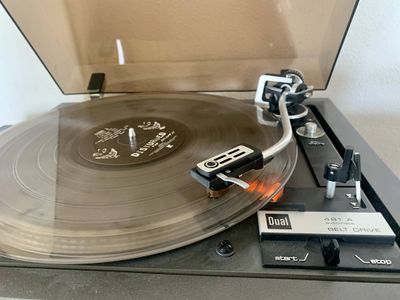

  • Cantare, 2021 (Dual 481 A mit ‎AT-VM95SH)

    Cantare, 2021 (Dual 481 A mit ‎AT-VM95SH)

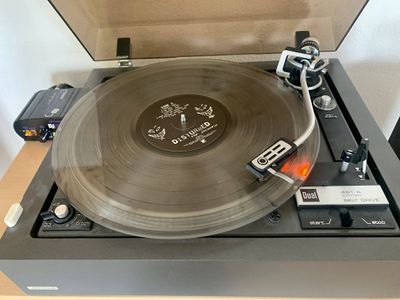

  • Cantare, 2021 (Dual 481 A mit ‎CRYSTAL CLEAR/BLACK CLOUDS Vinyl)

    Cantare, 2021 (Dual 481 A mit ‎CRYSTAL CLEAR/BLACK CLOUDS Vinyl)

Bauteile

Verwendete Bauteile in diesem Modell:

Nr. in der Serviceanleitung Teilenummer Bezeichnung
1 220213 Zentrierstück
2 236036 Scheibe
243069 Scheibe (Ausführung W)
3 241547 Plattentellerbelag
243737 Plattentellerbelag (Ausführung W)
7 241549 Träger kpl.
8 210472 Zylinderschraube AM 3 x 4
9 210586 Scheibe 3,2/7/0,5
10 238819 Zugfeder
11 240000 Zugfeder
12 239950 Ausschalthebel
13 210145 Sicherungsscheibe 2,3
14 241551 Sperrschiene kpl.
15 210194 Greifring 2 x 0,6
16 242621 Plattenteller kpl.
243738 Plattenteller kpl. (Ausführung WI)
17 234435 Flachriemen
18 238829 Regulierknopf
243074 Regulierknopf (Ausführung W)
19 238825 Drehzahlhebel
20 241553 Drehzahlabdeckung
21 200444 Federscheibe
22 232975 Federaufhängung kpl. (Motorseite vorne)
232972 Federaufhängung kpl. (Motorseite hinten)
234815 Federaufhängung kpl. (Tonarmseite)
23 230529 Gewindestück
24 230523 Druckfeder (Motorseite vorne)
230521 Druckfeder (Motorseite hinten)
234109 Druckfeder (Tonarmseite)
25 200723 Gummidämpfer
26 200722 Topf
27 231992 Kontaktplatte kpl.
28 234611 Griff
29 210182 Sicherungsscheibe gew. 4,2/8
30 210630 Scheibe 4,2/8/0,5
31 210197 Greifring 4 x 0,8
32 241555 Tonarmkapf
33 236242 Halterung TK 24
34 231017 Zugfeder
35 239926 Startschieber
36 242618 Einbauplatte
243739 Einbauplatte (Ausführung W)
39 239414 Transportsicherung kpl.
40 237668 Halsschraube
41 210146 Sicherungsscheibe 3,2
42 201632 Gummischeibe
43 237117 Scheibe
44 237118 Sicherungsscheibe
45 241556 Zeiger kpl.
46 211673 Scheibe 1,7/3,5/0,3
47 237672 Halbrundkerbnagel 1,4 x 6
48 234635 Kontermutter
243041 Kontermutter (Ausführung W)
49 230063 Gewindestift
50 242622 Rahmen kpl.
243740 Rahmen kpl. (Ausführung W)
51 234635 Kontermutter
243041 Kontermutter (Ausführung W)
52 234634 Gewindestift
53 210516 Zylinderschraube AM 4 x 8
54 239809 Stellschraube
243030 Stellschraube (Ausführung W)
56 241559 Stütze kpl.
57 210362 Sechskantmutter M 3
58 241560 Tonarm kpl.
243509 Tonarm kpl. (Ausführung W)
59 241562 Gewicht kpl.
60 239277 Dorn
243044 Dorn (Ausführung W)
61 233744 Bügel
62 239777 Zylindersschraube AM 3 x 7
243096 Zylindersschraube AM 3 x 8 (Ausf. W)
243097 Scheibe 3,2/8/1 (Ausführung W)
64 242605 Lagerrahmen kpl.
243512 Lagerrahmen kpl. (Ausführung W)
65 241447 Spannschraube
243040 Spannschraube (Ausführung W)
66 241893 Kabelhalter
67 227467 Sechskantblechschraube BZ 2,9 x 6,5
70 242606 Lager kpl.
243513 Lager kpl. (Ausführung W)
71 241565 Federhaus kpl.
243514 Federhaus kpl. (Ausführung W)
72 237563 Scheibe
73 237564 Lagerschraube
243051 Lagerschraube (Ausführung W)
74 239193 Linsensenkschraube M 3 x 6
75 242607 Abdeckung hinten kpl.
243515 Abdeckung hinten kpl. (Ausführung W)
76 200444 Federscheibe
77 226357 Zugfeder
78 239938 Schalthebel
79 242623 Rastplatte
243741 Rastplatte (Ausführung W)
80 242624 Abdeckung vorne kpl.
81 200444 Federscheibe
100 238832 Zahnriemen
101 222200 Sechskantmutter M 3,5
102 241641 Steilkurve
103 241642 Riemenrad I
104 241644 Gegenlager
105 234453 Antriebsrolle 50 Hz kpl.
105 234454 Antriebsrolle 60 Hz kpl.
106 233137 Gewindestift M 2,5 x 3
107 238828 Bügelfeder
108 238827 Schalthebel
109 238826 Umschaltteil
110 210144 Sicherungsscheibe 1,9
111 210149 Sicherungsscheibe 6
112 232097 Riemenrad II
113 232049 Anschlagscheibe
114 210607 Scheibe 3,2/10/0,5
115 210362 Sechskantmutter M 3
116 232615 Druckfeder
117 210146 Sicherungsscheibe 3,2
118 241084 Scheibe 4,3/8/1
119 242285 Durchführungstülle
120 210480 Zylinderschraube AM 3 x 6
121 210609 Scheibe 3,2/10/1
122 242419 Abschirmblech kpl.
123 233777 Zugfeder
124 241570 Oberer Lagerbügel
125 209939 Durchführungstülle
126 242587 Stator kpl. 110/220 V
127 233815 Zylinderschraube AM 2,5 x 18
128 241571 Anker kpl.
129 241572 Unterer Lagerbügel
130 238516 Abschirmtopf
131 210525 Zylinderschraube AM 4 x 25
132 242585 Motor SM 860-4 kpl.
133 242111 Durchführungstülle
136 231079 Kabelschellen kpl.
137 236335 Schieber
138 242580 Netzschalter kpl, (10 nF) (Direktanschl.)
242583 Netzschalter kpl. (68 nF) (Direktanschi,)
236999 Netzschalter kpl. (10 nF) (Einpoistecker)
236998 Netzschalter kpl. (68 nF) (Einpolstecker)
139 200444 Federscheibe
140 233012 Schalterplatte kpl. (10 nF)
236605 Schalterplatte kpl. (68 nF)
141 241883 Kondensator (10 nF/250 V)
230355 Kondensator 68 nF ´/250 V/20 %
142 230148 Schaltwinkel
143 239732 Zugfeder
144 219200 Schnappfeder
145 242095 Deckel
146 210498 Zylinderschraube M 3 x 28
147 239925 Schaltstange
148 242618 Einbauplatte
154 237665 Zugfeder
155 239788 Tellersicherung
157 242610 Kurvenrad kpl.
158 200522 Schnappfeder
160 239789 Gleitscheibe
162 229698 Zugfeder
163 210145 Sicherungsscheibe 2,3
164 242625 Lagerbrücke kpl.
165 200650 Gummitülle
166 218155 Sechskantschraube M 4 x 6
171 239913 Klinke kpl.
172 239915 Vierkantplatte
173 210472 Zylinderschraube AM 3 x 4
174 210366 Sechskantmutter M 4
176 239927 Schaltarm
177 239931 Rolle
178 210147 Sicherungsscheibe 4
179 239916 Abstellschiene
180 209358 Kugel
181 239932 Umschalthebel Ø4
182 239919 Einstellhebel
183 232621 Sicherungsscheibe 8
184 239933 Umschaltwinkel
185 210147 Sicherungsscheibe 4
186 239941 Einschalthebel
187 210642 Scheibe 4,2/10/1,5
188 210361 Sechskantmutter M 3
189 239936 Stellschiene
190 239807 Kontaktarm
191 242612 Kurzschließer
192 239806 Masseblech
193 210486 Zylinderschraube AM 3 x 8
194 239808 Abschirmblech
195 234106 Kegelfeder
196 210145 Sicherungsscheibe 2,3
197 210145 Sicherungsscheibe 2,3
198 200528 Achse
199 239947 Lagerbock
200 237678 Stroboskopprisma
201 241574 Stroboskopgehäuse
202 225321 Glimmlampe
203 241674 Schaltplatte kpl.
204 241675 Deckel
205 210469 Zylinderschraube AM 3 x 3
208 216844 Steuerpimpel
209 210143 Sicherungsscheibe 1,5
210 218318 Stellhülse
211 210143 Sicherungsscheibe 1,5
212 210472 Zylinderschraube AM3x4
213 242626 Liftplatte kpl.
214 234798 Druckfeder
215 239819 Heberbolzen
216 242614 Segment kpl.
217 218591 Zugfeder
218 201184 Einstellscheibe
219 221430 Sicherungsscheibe gewölbt 4/7
220 239917 Skatinghebel kpl.
221 210146 Sicherungsscheibe 3,2
222 210362 Sechskantmutter BM 3
223 242615 Gegenlager kpl.
224 203475 Senkschraube M 3 x 8
225 210145 Sicherungsscheibe 2,3
227 239935 Druckfeder
228 239934 Führungslager
229 210366 Sechskantmutter BM 4
230 210145 Sicherungsscheibe 2,3
231 239810 Sicherungsfeder
232 237543 Gummitülle
233 237541 Griffstange kpl.
243028 Griffstange kpl. (Ausführung W)
234 239909 Hubkurve
235 210353 Sechskantmutter M 2
236 210145 Sicherungsscheibe 2,3
237 210147 Sicherungsscheibe 4
238 242616 Haupthebel
241 209436 Flachsteckhülse
242 209424 Fünfpolstecker
243 207303 TA-Kabel kpl.
244 207301 TA-Kabel kpl. mit Cynch- u. Flachstecker
245 209425 Cynchstecker weiß
246 209426 Cynchstecker schwarz
247 214602 AMP-Steckhülse
248 232996 Netzkabel Europa kpl.
249 232995 Netzkabel Amerika kpl.
*** 214120 TA-Befestigungsmaterial
*** 241114 Bedienungsanleitung
*** 241158 Einbauanweisung

Elektronische Bauelemente

Verwendete Bauelemente in diesem Modell:

Nr. im Schaltplan Bauteil und Wert Ersatz bei Reichelt Ersatz bei Conrad
C1 Kondensator 68 nF/450 V/10%
C2 Kondensator 47 nF/250 V/20 %
D1 Diode BY 183/30
R2 Widerstand 12 kΩ/0,25 W/5%
R1 Widerstand 22 kΩ/0,125 W/5 %
