Daten

Merkmale

• Marke: Dual

• Gerätetyp: Plattenwechsler

• Automatikfunktionen: Wechsler

• Antriebsart: Treibrad

• Drehzahlen: 33, 45, 78

• Tonabnehmer ab Werk: Shure DM 103 M-E

• Kanäle: 2 (Stereo)

• Baujahre: 1972 - 1975

Technische Daten:

• Plattenteller Durchmesser: 305mm

• Plattenteller Gewicht: 3,1kg

• Gleichlaufschwankungen: < ± 0,06%

• Pitch: ja, 6%

• Rumpel-Fremdspannungsabstand: 45 dB

• Rumpel-Geräuschspannungsabstand: 60 dB

• Tonarm effektive Länge: 222mm

• Tonarm Kröpfungswinkel: 25° 20'

• Antiskating: ja

• Abmessungen (B x H x T): 420 x 192 x 372 mm (in CK 21, mit CH 21, in Stellung für Einzelspiel), 420 x 220 x 372 mm (in CK 21, mit CH 21, in Stellung für Wechselbetrieb)

• Gewicht: 7,2 kg

Beschreibung

Nachfolger des 1219 mit Leuchtstroboskop und leicht modifiziertem Design, ansonsten technisch identisch. Heutzutage würde man das wohl als "Facelift" bezeichnen.

Galerie

•

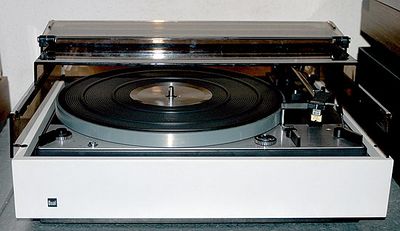

  duskyshark, 2006

•

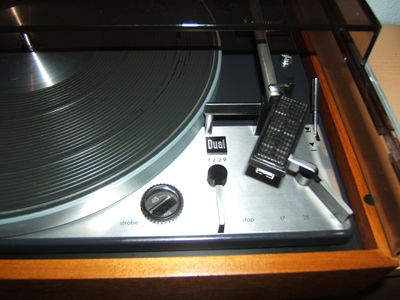

  samoth, 2008

•

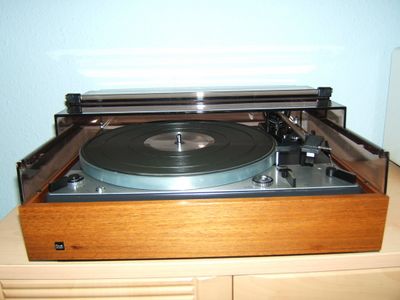

  samoth, 2008

•

  renntiger, 2010

•

  renntiger, 2010

•

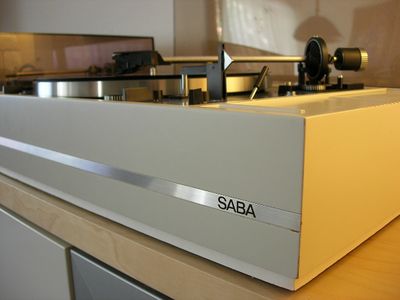

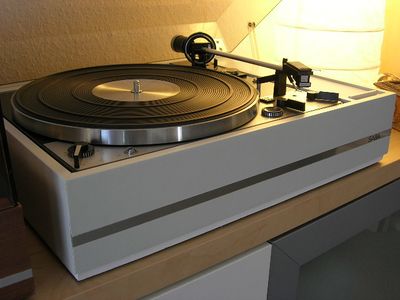

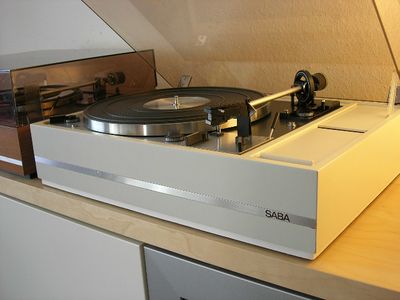

  Nummereins, 2008 (in weißer SABA-Zarge)

•

  Nummereins, 2008 (in weißer SABA-Zarge)

•

  Nummereins, 2008 (in weißer SABA-Zarge)

•

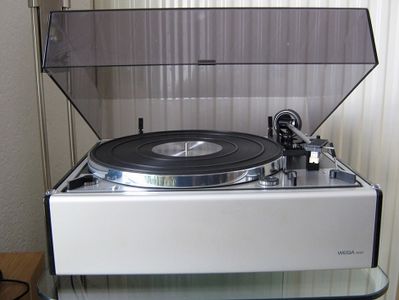

  Wami, 2015 (als WEGA 3420 in heller Zarge)

•

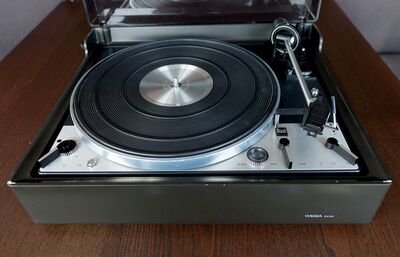

  Schlippo, 2024 (als WEGA 3430 in dunkler Zarge)

Bauteile

Verwendete Bauteile in diesem Modell:

Nr. in der Serviceanleitung	Teilenummer	Bezeichnung
1	215470	Abwurfsäule AS 12
2	213895	Wechselachse AW 3
3	227001	Plattentellerbelag kpl. mit Scheibe
4	227003	Plattenteller kpl. mit Belag und Stroboskopring
5	225222	Stroboskopring
6	224805	Schalthebel links kpl.
7	216740	Halbmondring H 7 x 0,8
8	225209	Regulierscheibe kpl.
9	218480	Sicherungsscheibe gewölbt
10	227006	Einbauplatte kpl.
11	214047	Halsschraube mit Einstich
	214211	Halsschraube mit Gewinde
12	214210	Transportsicherung kpl.
13	220152	Plastikscheibe
14	210586	Scheibe 3,2/7,0/0,5 St.
15	210472	Zylinderschraube AM 3 x 4
16	213512	Sechskantschraube M 4 x 8
17	210366	Sechskantmutter BM 4
18	210362	Sechskantmutter BM 3
19	210362	Sechskantmutter BM 3
20	227009	Blende cm
	227008	Blende Zoll
	229299	Blende cm (ab Gerätenr. 174 000)
	229300	Blende Zoll (ab Gerätenr. 174 000)
21	213512	Sechskantschraube 4 x 8
22	210624	Scheibe 4,2/7,0/0,3
23	210624	Scheibe 4,2/7,0/0,3
24	200713	Scheibe
25	200711	Federring
26	209934	Kabeldurchfunrungs8tull
27	200718	Druckfeder
28	201632	Gummischeibe
29	200712	Federtopf
30	210366	Sechskantmutter BM 4
31	224947	Rastring
32	200721	Gewindestück
33	200728	Druckfeder (Tonarmseite)
33	230406	DFUCkFeder gelb (Motorseite)
34	200723	Gummidämpfer
35	200722	Topf
36	220163	Federaufhängung kpl. (Satz = 4 Stück)
37	220213	Zentrierstück
38	201101	Mitlaufachse
39	225108	Scheibe
40	200543	Sprengring
41	219065	Tonarmkopf kpl.
42	201132	Griff
43	210182	Sicherungsscheibe gewölbt
44	210630	Scheibe 4,2/6/0,5 St
45	210197	Greifring G 4 x 0,8
46	227007	Ring kpl.
47	225096	Dual-Schild
48	225197	Schalthebel rechts kpl.
49	225197	Schalthebel rechts Kpl.
50	217504	Dorn
51	210362	Sechskantmutter BM 3
52	217439	Steg
53	221486	Gewindestift Lang
54	218335	Lagerring kpl.
55	218894	Sicherungsscheibe gewölbt
56	217600	Stellschraube
57	216829	Lagerschraube
58	216830	Gewindestift
59	216834	Kontermutter hoch
60	218518	Ring kpl.
61	216831	Kontermutter
62	218296	Kontaktplatte kpl. mit TA-Leitungen
63	215430	Halterung TK 14
64	216881	Griffstange kpl.
65	210353	Sechskantmutter BM 2
66	227000	Stütze kpl.
67	210362	Sechskantmutter BM 3
68	227004	Abdeckung kpl.
69	216810	Lagerbuchse für Tonarm
70	217601	Stellhebel
71	218321	Sechskantmutter
72	210469	Zylinderschraube AM 3 x 3
73	218238	Tonarm kpl.
74	227005	Gewicht kpl.
75	225145	Dorn
76	225136	Spannschraube
77	227002	Federhaus kpl.
78	218827	Druckfeder
79	231775	Dreiknopf kpl.
80	217386	Zugfeder
81	217381	Rasthebel kpl.
82	217385	Rolle
83	213260	Halbrund- Kerbnagel 2 x 6
	213471	Zylinderblechschraube B 2,9 x 6,5
84	227014	Gehäuseoberteil kpl.
85	227012	Gehäuse kpl.
86	227013	Schaltplatte kpl.
87	225321	Sofitten-Glimmlampe
88	227015	Gehäuseunterteil mit Umlenkprisma
95	234019	Justierschraube (ab Gerätenr. 174 000)
96	228112	Justierrad (ab Gerätenr. 174 000)
97	210182	Sicherungsscheibe gew. (ab Gerätenr. 174 000)
98	228113	Scheibe 4,2/B/1 (ab Gerätenr. 174 000)
99	210146	Sicherungsscheibe 3,2 (ab Gerätenr. 174 000)
100	228116	Regulierblech (ab Gerätenr. 174 000)
	216738	Regulierblech
101	228110	Justierscheibe
102	216735	Umschaltsegment
103	216736	Druckfeder
104	225193	Träger kpl.
105	210475	Zyl1nderschrauba AM 3 x 5
106	216746	Rastblech kpl.
107	210642	Scheibe 4,2/10/1,5 St
108	210361	Sechskantmutter M 3
109	210586	Scheibe 3,2/7, 0/0,5 St
110	220152	Plastikschelle
111	210475	Zylinderschraube AM 3 x 5
112	200447	Kabelschele
113	210475	Zylinderschraube AM 3 x 5
114	217751	Gewindestift 2,5 x 8
115	218275	Antriebsrolle kpl. 50 Hz
	218276	Antriebsrolle kpl. 60 Hz
116	210220	Gewindestift M 2,5 x 3,5
117	216278	Gehäuseschale oben kpl.
118	220806	Scheibe 4,1/12/0,7 F
119	216303	Silikonschlauch
120	216276	Gehäuseschale unten kpl.
121	218326	Synchromotor kpl.
122	210146	Idealscheibe 3,2
123	216737	Druckfeder
124	218629	Druckfeder
125	209358	Kugel 4 mm
126	217060	Schalterplatte kpl. mit Spannungswähler
	214206	Schalterplatte kpl. ohne SpannungsuähleT
	223006	Schalterplatte kpl. mit SEMKO-Kondensator und Spannungswähler
127	214173	Schaltachse
128	214181	Schraubenbolzen
129	218327	Netzschalter kpl. mit Spannungswähler
	225686	Netzschalter kpl. mit Spannungswähler und SEMKO-Kondensator
130	200633	Sicherungsscheibe
131	218237	Treibrad kpl.
132	200110	Gleitscheibe
133	218700	Schwenkhebel kpl.
134	217596	Umschalthebel kpl.
135	218702	Silikonschlauch
136	227006	Einbauplatte kpl.
137	214174	Kontaktträger
138	210196	Greifring G 3
139	209506	Kondensator 10 O00 pf/700 V
	221186	SEMKO Kondensator
140	214176	Rastfeder
141	214175	Kontaktreder
142	213966	Schnappfeder
143	227209	Zugfeder
144	213978	Sperrstück klein
	213979	Sperrstück groß
145	210492	Zylinderschraube AM 3 x 15
146	210366	Sechskantmutter BM 4
147	210161	Zahnscheibe 4,3
148	211614	Lötöse
149	216901	Abschirmblech
150	210415	Zylinderschraube AM 3 x 5
151	218242	Kurzschließer kpl.
152	218322	Anker kpl.
155	213510	Isolierschlauch
154	227010	Lichtschacht kpl.
155	218323	Stator kpl.
156	211553	Zylinderschraube AM 4 X 48
157	217530	Ständer
	217801	Ständer kpl. mit Cynchbuchsen
158	210469	Zylinderschraube AM 3 x 3
159	210145	Idealscheibe 2,3
160	210145	Idealscheibe 2,3
161	210142	Idealscheibe 1,2
162	232419	Abstellhebel
163	216765	ReibpLatte
164	210145	Idealschelbe 2,3
165	218295	Kurvenrad kpl.
166	200522	Schnappfeder
167	217502	Schaltschiene kpl.
168	218986	Rolle für Schaltschiene
169	200554	Kugellager
170	217062	Deckel für Netzschalter mit Spannungswähler
	214207	Deckel für Netzschalter
171	219096	Lagerbrucke Kpl.
172	218150	Ansatzmutter
173	216758	Abwurfwuippe
174	217813	Achse
175	210145	Idealscheibe 2,3
176	210475	Zylinderschraube AM 3 x 5
177	216756	Wechselbolzen kpl.
778	213920	Druckfeder
179	213921	Buchse
180	210145	Idealscheibe 2,3
181	216858	Blattfeder
182	219074	Ansatzschraube
183	216864	Achse
184	220933	Haupthebel
185	210469	Zylinderschraube AM 3 x 3
186	210586	Scheibe 3,2/7/0,5 St
187	216787	Schenkelfeder
188	218308	Schaltarm kpl.
189	210475	Zylinderschraube AM 3 x 5
190	210184	Sicherungsscheibe gewölbt
191	210472	Zylinderschraube AM 3 x 4
192	216778	Rillenachse
193	210147	Idealscheibe 4
194	210147	Idealscheibe 4
195	216788	UmschaltheDel kpl.
196	216773	Einschalthebel kpl.
197	218583	Zylinderschraube AM 3 x 4 mit Ringschneide
198	216844	Steuerpimpel
199	210143	Idealscheibe 1,5
200	218318	Stellhülse
201	218240	Segment kpl.
202	210143	Idealscheibe 1,5
203	220934	Liftpltte kpl. mit Heberbolzen
204	200650	Gummitülle
205	216853	Druckfeder
206	220902	Heberbolzen kpl.
207	214203	Umlenkhebel kpl. mit Gummitülle
208	216761	Lagerpfeller
209	210609	Scheibe 3,2/10/1
210	219077	Ausgleicharm kpl.
211	219073	Achse
212	218151	Sperrschiene kpl.
213	210586	Gcheibe 3,2/7/0,5 St
214	221463	Buchse
215	221462	Lagerbock
216	216875	Lagerbock kpl.
217	210469	Zylinderschraube AM 3 x 3
218	220935	Stellschraube
219	220900	Schenkelfeder
220	220790	Hubkurve
221	225214	Dämpfungsplatte
222	200650	Gummitülle
223	210187	Sicherungsscheibe gewölbt
224	210147	Idealscheibe 4
225	210286	Linsenblechschraube mit Kreuzschlitz B 2,9 x 9,5
226	210607	Scheibe 3,2/10/0,5 St
227	210469	Zylinderschraube AM 3 x 3
228	210362	Sechskantmuttter BM 3
229	223777	Steuerpimpel
230	216845	Gummiring
231	211718	Kugel 3 mm
232	218485	Führungsstück
233	225924	Schutzschild kpl.
	225210	Druckstück
234	216886	Lagerbock
235	210511	Zylinderschraube AM 4 x 4
236	210366	Sechskantmutter BM 4
937	216777	Zugfeder
238	216867	Sicherungsscheibe gewölbt
239	210145	Idealscheibe 2,3
240	218154	Zugfeder
241	216796	Zugfeder
242	210145	Idealscheibe 2,3
243	220789	Ausgleichplatte
244	209457	Innengahäuse für AMP-Stecker
245	210145	Idealecheibe 2,3
246	207303	Tonabnehmerkabel kpl. mit Zwergstecker undcFlachsteckhülse ******* *****
247	209436	Flachsteckhülse
248	216793	Startwinkel kpl.
249	220142	Netzkabel kpl. mit 5-poligem Dual-Steckgehäuse
	207312	Netzkabel kpl. mit 4-poligem AMP-Steckgehäuse
250	213980	5-poliges Dual-Steckgehäuse
	213982	AMP-Steckkontakte rund
251	216796	Zugfeder
252	216777	Zugfeder
253	217216	Abstellschiene
254	209358	Kugel 4 mm
255	216803	Stellschiene kpl.
256	219050	Schraubenbolzen
257	217547	Kipphebel
258	225176	Kurvenscheibe
259	210361	Sechskantmutter M 3
260	210145	Idealscheibe 2,3
261	218834	Druckfeder
262	200453	Zugfeder
263	210146	Idealscheibe 3,2
264	201184	Einstellscheibe
265	201183	Zugfedr für Antiskating
266	210146	Idealschel 3,2
267	222692	Skatinghebel kpl.
268	207311	Netzkabel kpl. mit Erdleitung, 4-poligem AMP-Steckgehause und US-Flachstecker
	213984	Netzkabel kpl. mit Erdleitung, 5-poligem Dual-Steckgehäuse und US-Flachstecker
269	217227	Ansatzschraube
270	225212	Verbindungshebel kpl.
271	201187	Gleitscheibe
272	210145	Idealscheibe 2,3
273	216791	Klinke kpl.
274	219049	Vierkantstück
275	219085	Scheibe 3,2/13/0,5 St
276	216800	Einstellhebel kpl.
277	218583	Zylinderschrauba AM 3 x 4 mit Ringschneide
278	209424	Zwergstecker für Tonabnehmerkabel
279	209425	Cynchstecker weiß
280	209426	Cynchstecker schwarz
281	207299	Tonabnehmerkabel kpl. mit Cynchstecker
	214120	Abstandsrollen und Schrauben für TA-Befestigung
	201102	Aufziehkonus
	218320	Verpackungskarton kpl.
	225223	Einbauanleitung
	225428	Bedienungsanleitung englisch
	225458	Bedienungsanleitun9 UAP
	225224	Bedienungsanleitung 4-sprachig

Elektronische Bauelemente

Verwendete Bauelemente in diesem Modell:

Nr. im Schaltplan	Bauteil und Wert	Ersatz bei Reichelt	Ersatz bei Conrad
R1	Schicht-Widerstand 22k 0,25W 10%
R2	Schicht-Widerstand 2,2k 1/8W 5%
C1	Folien-Kondensator 68nF/4000V/10%
D1	Silizium-Diode BY 183/500
