621
Zur Navigation springen
Zur Suche springen
Daten
Merkmale
- Marke: Dual
- Gerätetyp: Plattenspieler
- Automatikfunktionen: Vollautomat
- Antriebsart: Direktantrieb
- Drehzahlen: 33, 45
- Kanäle: 2 (Stereo)
- Baujahre: 1977 - 1979
Technische Daten:
- Plattenteller Durchmesser: 300mm
- Plattenteller Gewicht: 1,3kg
- Gleichlaufschwankungen: < ±0,06% (nach DIN 45 507)
- Pitch: ja, 10 %
- Rumpel-Fremdspannungsabstand: > 45 dB
- Rumpel-Geräuschspannungsabstand: > 65 dB
- Tonarm effektive Länge: 222mm
- Tonarm Kröpfungswinkel: 25° 20'
- Antiskating: ja
- Abmessungen (B x H x T):
- Gewicht: 4,7kg
Beschreibung
Der Dual 621 reiht sich als das Spitzenmodell in die Mittelklasse ein, er besitzt einen Direktantrieb mit Motor Typ EDS 500 und verfügt über einen Tonarm mit Antiresonator. Frühere Modelle erhielten ab Werk das Tonabnehmer System DMS 240, spätere Modelle das DMS 242E.
Als besonderes Merkmal bietet der 621 eine zuschaltbare Wiederholautomatik zur automatischen Wiederholung einer Schallplattenseite. Beim 621 handelt es sich um einen Einzelspieler in Ausführung als Vollautomat, d.h. der Tonarm wird nach dem Einschalten automatisch zur Einlaufrille der Schallplatte geführt und nach erreichen der Auslaufrille wieder zurückgeführt. Gedämpfter Tonarmlift, Antiskating, Stroboskop und pitchbare Geschwindigkeit gehören zur weiteren Ausstattung des Spielers.
Der Dual 621 ist mit dem halb-automatik Modell 604 verwandt und, bis auf die fehlende Automatik beim 604, nahezu baugleich.
Galerie

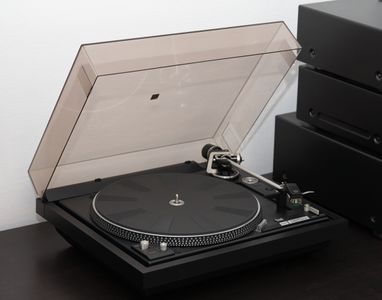

Apm, 2021

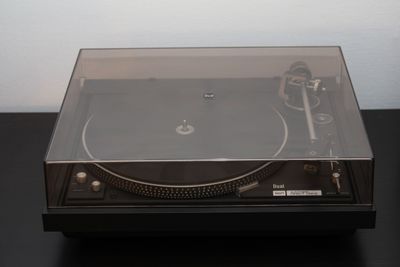

Apm, 2021
Apm, 2021

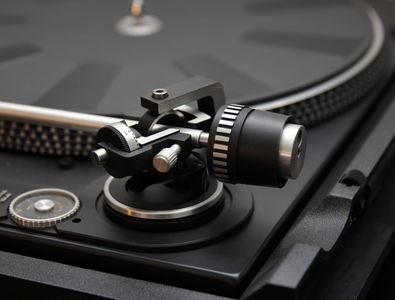

Apm, 2021 (Tonarmbasis am 621 mit Antiresonator)
Bauteile
Verwendete Bauteile in diesem Modell:
| Nr. in der Serviceanleitung | Teilenummer | Bezeichnung |
|---|---|---|
| 1 | 220213 | Zentrierstück |
| 2 | 214054 | Scheibe |
| 3 | 244460 | Plattentellerbelag kpl. |
| 4 | 244461 | Plattenteller kpl. m. Belag |
| 5 | 238034 | Drehschalter |
| 6 | 242184 | Drehknopf |
| 7 | 242189 | Drehknopf kpl. |
| 8 | 242191 | Gewindestift M3x3 |
| 9 | 244462 | Drehzahlabdeckung |
| 10 | 200444 | Federscheibe |
| 11 | 239414 | Transportsicherung kpl. |
| 13 | 210147 | Sicherungsscheibe 4 |
| 14 | 242192 | Tellerkonus |
| 15 | 242191 | Gewindestift M3x3 |
| 16 | 246035 | Kurvenrad kpl. |
| 17 | 232975 | Federaufhängung kpl.(Netztrafoseite / Tonarmseite hinten) |
| 237228 | Federaufhängung kpl. (Tonarmseite vorne) | |
| 18 | 230529 | Gewindestück |
| 19 | 230523 | Druckfeder (Netztrafoseite / Tonarmseite hinten) |
| 236712 | Druckfeder (Tonarmseite vorne) | |
| 20 | 200723 | Gummidämpfer |
| 21 | 200722 | Topf |
| 24 | 234582 | Zugfeder |
| 25 | 244463 | Tonarmkopf kpl. |
| 26 | 237223 | Kontaktplatte kpl. |
| 27 | 234611 | Griff |
| 28 | 210182 | Sicherungsscheibe gew. 4,2/8 |
| 29 | 210630 | Scheibe 4,2/8/05 |
| 30 | 210197 | Greifring |
| 31 | 236242 | Halterung TK 24 |
| 32 | 234635 | Kontermutter |
| 33 | 230063 | Gewindestift |
| 34 | 242602 | Rahmen kpl. |
| 35 | 242677 | Zylinderschraube |
| 36 | 233710 | Zugfeder |
| 37 | 210146 | Sicherungsscheibe |
| 38 | 242786 | Startschieber |
| 39 | 210361 | Sechskantmutter M3 |
| 40 | 242768 | Ansatzbuchse |
| 41 | 242765 | Schaltarm |
| 42 | 242785 | Rolle |
| 43 | 200650 | Gummitülle |
| 44 | 246036 | Einbauplatte kpl. |
| 45 | 242770 | Stellschraube |
| 48 | 244466 | Tonarm kpl. |
| 49 | 244467 | Gewicht kpl. |
| 50 | 239741 | Zeiger |
| 51 | 246037 | Lagerrahmen kpl. |
| 52 | 236051 | Spannschraube |
| 53 | 244244 | Scheibe 3,05/6/15 |
| 54 | 244103 | Sechskantblechschraube 2,9x6,5 |
| 55 | 234635 | Kontermutter |
| 56 | 234634 | Gewindestift |
| 57 | 242131 | Stellschraube |
| 59 | 246039 | Lager kpl. |
| 60 | 236907 | Federhaus kpl. |
| 61 | 234637 | Lagerschraube |
| 65 | 246040 | Abdeckung hinten |
| 66 | 236081 | Rändelring |
| 67 | 237544 | Drehknopf |
| 68 | 242743 | Schalthebel kpl. |
| 69 | 246041 | Abdeckung vorne |
| 70 | 200444 | Federscheibe |
| 71 | 244472 | Stütze kpl. |
| 72 | 210362 | Sechskantmutter |
| 01 | 210517 | Zylinderschraube M4x10 |
| 02 | 210648 | Scheibe 4,2/14/1 |
| 03 | 242283 | Buchse |
| 04 | 209939 | Durchführungstülle |
| 05 | 210480 | Zylinderschraube AM 3x6 |
| 106 | 227548 | Kabeldurchführung m. Zugentlastung |
| 107 | 228209 | Durchführungstülle |
| 108 | 242284 | Isolierplatte |
| 109 | 244473 | Netzplatte kpl. |
| 110 | 242478 | Schmelzeinsatz T 0,063A |
| 111 | 244474 | Netztrafo kpl. |
| 112 | 210283 | Linsenblechschraube |
| 113 | 244475 | Netzteil kpl. verp. |
| 116 | 242581 | Netzschalter kpl. |
| 117 | 236335 | Schieber |
| 118 | 200444 | Federscheibe |
| 119 | 233012 | Schalterplatte kpl. |
| 120 | 219200 | Schnappfeder |
| 121 | 239732 | Zugfeder |
| 122 | 230148 | Schaltwinkel |
| 124 | 242102 | Deckel |
| 125 | 210498 | Zylinderschraube M3x28 |
| 126 | 231079 | Kabelschelen kpl. |
| 128 | 237782 | Potentiometermutter |
| 129 | 238073 | Drehzahlfeinregler (R) |
| 130 | 242195 | Schaltstück |
| 131 | 210587 | Scheibe 3,2/7/1 |
| 132 | 210362 | Sechskantmutter BM 3 |
| 133 | 242187 | Schaltglied |
| 134 | 210469 | Zylinderschraube AM 3x3 |
| 135 | 242741 | Schaltstange |
| 136 | 242790 | Kontaktarm |
| 137 | 242612 | Kurzschließer kpl. |
| 138 | 239806 | Masseblech |
| 139 | 210486 | Zylinderschraube AM 3x8 |
| 140 | 242791 | Abschirmblech |
| 141 | 242769 | Stellschiene |
| 142 | 244834 | Druckfeder |
| 143 | 237498 | Drehlager |
| 144 | 210145 | Sicherungsscheibe 2,3 |
| 148 | 210511 | Zylinderschraube AM 4x4 |
| 149 | 244476 | Motormechanik kpl. |
| 150 | 242233 | Haltewinkel |
| 151 | 210511 | Zylinderschraube AM 4x4 |
| 152 | 244477 | Motorelektronik kpl. |
| 153 | 242160 | Stroboskopblende |
| 154 | 210469 | Zylinderschraube AM 3x3 |
| 155 | 242158 | Winkelspiegel 2 |
| 156 | 237677 | Gehäuseunterteil |
| 157 | 225321 | Glimmlampe |
| 158 | 242201 | Winkelspiegel 1 |
| 159 | 237679 | Stroboskopdeckel |
| 160 | 210472 | Zylinderschraube AM 3x4 |
| 161 | 242763 | Abstellschiene |
| 162 | 209357 | Kugel 3,2 |
| 163 | 232104 | Kugelbett |
| 164 | 210472 | Zylinderschraube AM3x4 |
| 165 | 243706 | Kugelfeder |
| 166 | 242771 | Drehplatte |
| 167 | 210146 | Sicherungsscheibe 3,2 |
| 168 | 223773 | Steuerpimpel |
| 170 | 210362 | Sechskantmutter |
| 171 | 201187 | Gleitscheibe |
| 172 | 210145 | Sicherungsscheibe |
| 173 | 242615 | Gegenlager |
| 174 | 203475 | Senkschraube M3x8 |
| 175 | 242792 | Zugfeder |
| 176 | 242751 | Exzenterbolzen |
| 177 | 242748 | Stellplatte |
| 178 | 210472 | Zylinderschraube AM3x4 |
| 179 | 239444 | Zugfeder |
| 180 | 242775 | Umschalthebel |
| 181 | 210146 | Sicherungsscheibe 3,2 |
| 182 | 242789 | Lagerbock |
| 183 | 246042 | Haupthebel kpl. |
| 184 | 210147 | Sicherungsscheibe 4 |
| 185 | 237382 | Schaltwinkel |
| 186 | 237383 | Blattfeder |
| 187 | 210549 | Scheibe 2,1/5/0,5 |
| 188 | 210353 | Sechskantmutter BM2 |
| 189 | 242774 | Schaltstange |
| 190 | 237541 | Griffstange kpl. |
| 191 | 237543 | Gummitülle |
| 192 | 242742 | Hubkurve |
| 193 | 210353 | Sechskantmutter BM2 |
| 200 | 216844 | Steuerpimpel |
| 201 | 210143 | Sicherungsscheibe 1,5 |
| 202 | 218318 | Stelhülse |
| 203 | 210143 | Sicherungsscheibe 1,5 |
| 204 | 210472 | Zylinderschraube AM 3x4 |
| 205 | 234798 | Druckfeder |
| 206 | 242753 | Heberbolzen |
| 207 | 246043 | Liftplatte kpl. |
| 208 | 246044 | Segment |
| 209 | 218591 | Zugfeder |
| 210 | 201184 | Einstellscheibe |
| 211 | 238192 | Skatinghebel kpl. |
| 212 | 210146 | Sicherungsscheibe 3,2 |
| 213 | 225176 | Kurvenscheibe |
| 214 | 210362 | Sechskantmutter |
| 215 | 242764 | Klinke |
| 216 | 239915 | Vierkantplatte |
| 217 | 210472 | ZylinderSchraube AM 3x4 |
| 218 | 218154 | Zugfeder |
| 219 | 242747 | Einschalthebel |
| 220 | 210600 | Scheibe 3,2/8/1 |
| 221 | 210361 | Sechskantmutter |
| 230 | 209424 | Fünfpolstecker |
| 231 | 207303 | TA-Kabel kpl. |
| 232 | 207301 | TA-Kabel kpl. mit Cynchstecker kpl. |
| 233 | 209436 | Flachsteckhülse |
| 234 | 209425 | Cynchstecker weiß |
| 235 | 209426 | Cynchstecker schwarz |
| 236 | 214602 | AMP-Steckhülse |
| 237 | 232996 | Netzkabel Europa kpl. |
| 238 | 232995 | Netzkabel Amerika kpl. |
| *** | 214120 | TA-Befestigungsmaterial |
| *** | 244347 | Einbauanweisung |
| *** | 242682 | Bedienungsanleitungg |
| *** | 242718 | Verpackungskarton CS |
| *** | 244312 | Verpackungskarton |
Elektronische Bauelemente
Verwendete Bauelemente in diesem Modell:
| Nr. in der Serviceanleitung | Teilenummer | Bezeichnung |
|---|---|---|
| 123 | 241883 | Kondensator 10nF/250V |
Netzteilelektronik
| Nr. in der Serviceanleitung | Teilenummer | Bezeichnung |
|---|---|---|
| C51 | 225322 | Folie 68 nF/400V/10% |
| C52 | 224886 | Papier 47 nF/250V/20% |
| C53 | 222760 | Keramik 20nF/50V |
| C54 | 222760 | Keramik 20nF/50V |
| C55 | 227880 | Elyt 1000µF/40V |
| D51 | 225247 | BY 183/300 |
| D52 | 227344 | 1N 4001 |
| D53 | 227344 | 1N 4001 |
| D54 | 227344 | 1N 4001 |
| D55 | 227344 | 1N 4001 |
| R51 | 232402 | Schicht 22 kS/0.25W/5% |
| R52 | 232401 | Schicht 12k2/0,125W/5% |
Motorelektronik
| Nr. in der Serviceanleitung | Teilenummer | Bezeichnung |
|---|---|---|
| C1 | 207766 | Elyt 47 µF/ 25 V |
| C2 | 224597 | Elyt 220 µF 6 V |
| C3 | 216410 | Elyt 470 µF/ 35 V |
| C4 | 216410 | Elyt 470 nF/ 35 V/10% |
| C5 | 227963 | Keramik 10 nF/ 30 V/20% |
| C6 | 227390 | Keramik 1 nF/ 63 V/20% |
| C7 | 227390 | Keramik 1 nF/ 63 V/20% |
| C8 | 202499 | Folie 0,22 µF/100 V/ 5 % |
| C9 | 222760 | Keramik 20 nF/ 50 V |
| C10 | 216410 | Elyt 470 nF/ 35 V/10 % |
| C11 | 235573 | Elyt 10 µF/ 16 V |
| C12 | 242314 | Elyt 0,68 µF/ 35 V |
| C13 | 220766 | Elyt 47 µF/ 25 V |
| C14 | 226459 | Folie 0,1 µF/100 V/ 5 % |
| D1 | 227360 | ZPD 7,5 |
| D2 | 223906 | 1 N 4148 |
| R1 | 224603 | 1 MΩ/0,25 W/5% |
| R2 | 211202 | 10 kΩ/0,25 W/5 % |
| R3 | 224735 | 68 kΩ/0,25 W/5 % |
| R4 | 239387 | 22 kΩ/0,25 W/5 % |
| R5 | 224603 | 1 MΩ/025 W/5 % |
| R6 | 241342 | 82 kΩ/0,25 W/5 % |
| R7 | 242307 | 47 kΩ |
| R8 | 243616 | Regler 10 kΩ/lin. |
| R9 | 243617 | Regler 22 kΩ/lin. |
| R10 | 245531 | 24 kΩ |
| R11 | 227384 | 110 kΩ/0,125 W/5 % |
| R12 | 228265 | 270 kΩ/0,25 W/5 % |
| R13 | 239395 | 15 kΩ/0,25 W/5 % |
| R14 | 224590 | 220 kΩ /025 W/5 % |
| R15 | 211202 | 10 kΩ/0,25 W/5 % |
| R16 | 217868 | 560 Ω/0,3W/5% |
| R17 | 239367 | 47 kΩ/0,25W/5 % |
| R18 | 242311 | 2 Ω/25W/5 % |
| T1 | 229511 | BC 172 B |
| T2 | 229511 | BC 172 B |
| T3 | 244715 | BC 238 C |
| T4 | 242306 | NSD 102 (BD 415) |
| JC1 | 242303 | NS 4069 |
| JC2 | 242304 | NS 555 |
