P 60
Daten
Merkmale
- Marke: Dual
- Gerätetyp: Phonokoffer
- eingebautes Plattenlaufwerk: 1214
- Automatikfunktionen: Wechsler
- Antriebsart: Treibrad
- Drehzahlen: 33, 45, 78
- Tonabnehmer ab Werk: CDS 650
- Kanäle: 2 (Stereo)
- Baujahre: 1972 - 1978
Technische Daten:
- Leistung: 2 x 6 Watt
- Abmessungen (B x H x T): 370 x 188 x 335 mm
- Gewicht: 10,3 kg
Beschreibung
Der P 60 war ein portabler Plattenspieler, wobei die beiden Lautsprecher als Deckel dienen, abgenommen und dank großzügig bemessener Kabel passend aufgestellt werden können. Der eingebaute Stereo-Verstärker mit Germanium-Leistungstransistoren ist von den Mono-Phonokoffern der P 50 bis P 55 Serie abgeleitet. Der P 60 wurde relativ lange hergestellt, aber es scheinen heute nur noch wenige übrig geblieben zu sein. 1979 kam der Nachfolger P 90 auf den Markt, mit sehr ähnlichem Konzept, aber nun mit eingebautem 1234 anstatt des 1214.
Galerie
Schlippo, 2024 (aufgebaut)

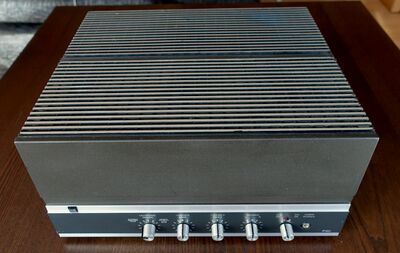

Schlippo, 2024 (geschlossen)

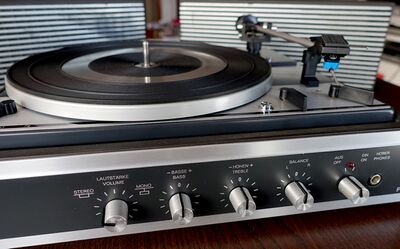

Schlippo, 2024 (Detailaufnahme, umgebaut auf MM-Tonabnehmer)
